花崗巖顎式破碎機簡介

花崗巖結構均勻，質地堅硬，顏色優美，是品質好的建筑石料，具有硬度高、耐磨損等特點。為了滿足基礎設施對于砂石的需求，花崗巖顎式破碎機一直是花崗巖破碎生產線的主要設備，常用于初級破碎，具備高耐磨性、低運行成本、大破碎力等特點。該設備在花崗巖、玄武巖、鵝卵石、白云石等物料的破碎方面具有很大的優勢。

物料圖片

花崗巖破碎前后對比與應用領域

產品現場展示

顎式破碎機作業現場

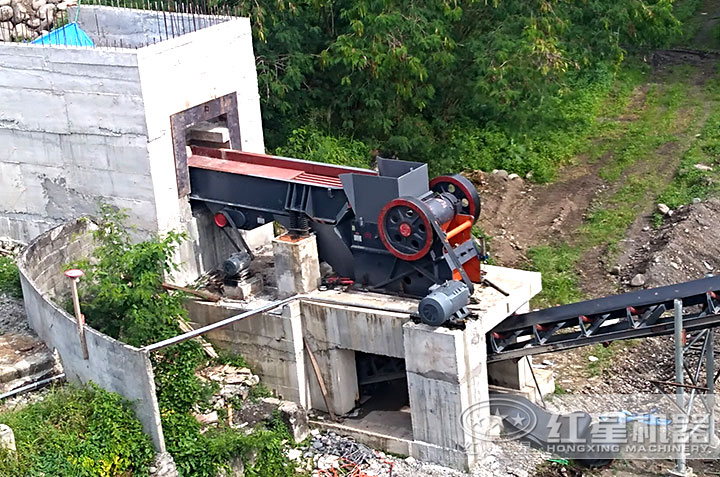

花崗巖顎式破碎機現場實拍

顎式破碎機作業現場

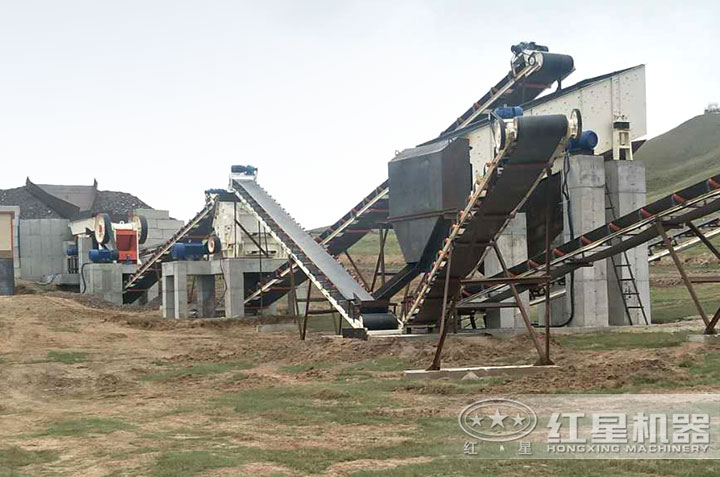

大型花崗巖破碎生產線現場

顎式破碎機作業現場

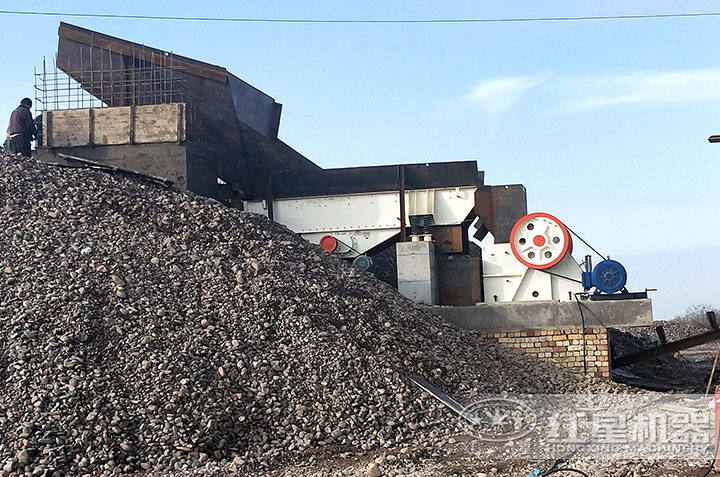

小型花崗巖顎式破碎機作業現場

顎式破碎機作業現場

花崗巖顎式破碎機安裝實拍

性能優勢

1.智能程度高、人力成本低

花崗巖顎式破碎機的自動化程度很高，除了對設備的開機、停機和日常維護以外，基本上不需要人工操作，節省了大量的人力投資。

2.材料利用率高、運行成本低

花崗巖顎式破碎機特別的破碎腔型設計使得顎板材料利用率更高，顎板一頭磨損可以掉頭繼續使用，提高材料利用率，延長使用壽命。

3.生產效率高、作業故障率低

花崗巖顎式破碎機的彈簧保險系統是過載保護裝置，即使有異物鐵塊等通過破碎腔也不會危害機器，使用起來經濟耐用，生產效率較高，產品粒型較佳。

花崗巖顎式破碎機用戶來訪

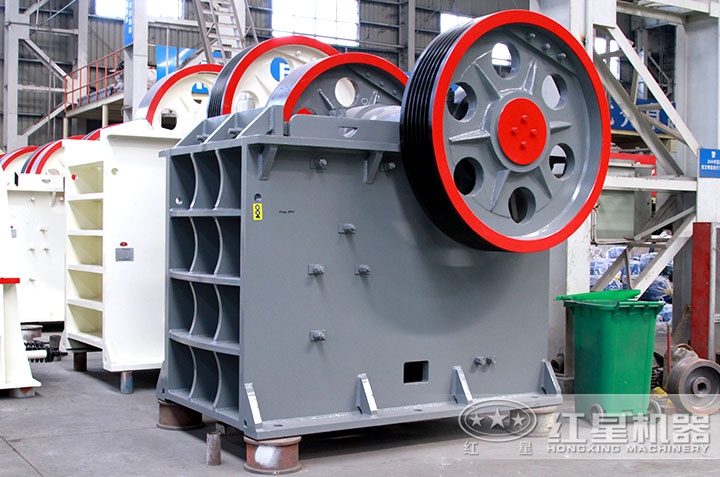

較大型號的花崗巖顎式破碎機

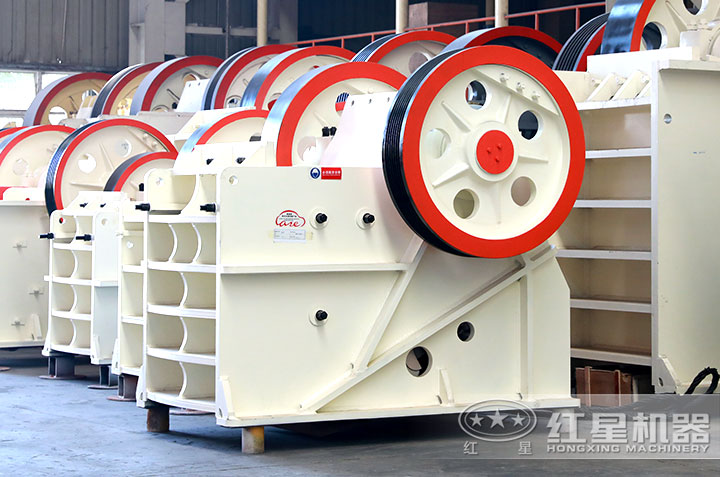

花崗巖顎式破碎機|車間

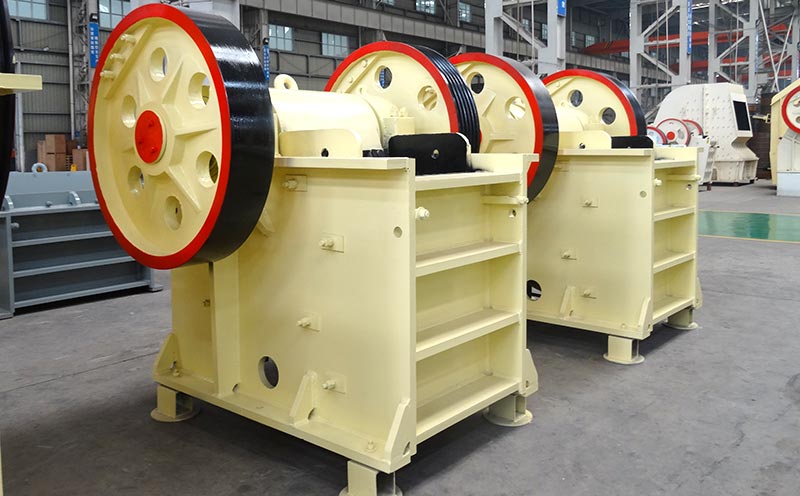

花崗巖顎式破碎機生產車間實拍

工作原理

電動機驅動皮帶輪，動顎在偏心軸的帶動下做上行和下行運動，隨之肘板和動顎間的夾角變大再縮小，動顎與定顎時而接近，時而遠離，接近時，物料受到擠壓而破碎，遠離時已經破碎合格的物料從下部排料口排出。隨著電動機的連續轉動，花崗巖顎式破碎機的動顎作周期性的壓碎和排料，實現物料的批量生產。

工作原理

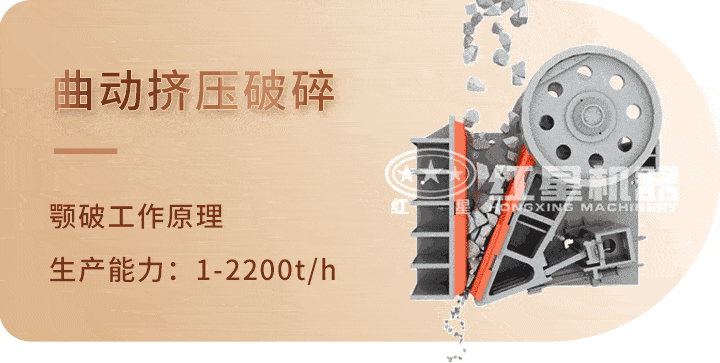

工作原理示意動圖

花崗巖顎式破碎機主要部件詳解

花崗巖顎式破碎機主要部件有機架、支承裝置、軸承、破碎部件、傳動機構等。

機架要有足夠的強度和剛度，用作支撐偏心軸承受破碎物料的反作用力，采用鑄鋼或精選鑄鐵整體鑄造而成。

支承裝置主要用于支承偏心軸和懸掛軸，將其固定在機架上。支承裝置采用滑動軸承和滾動軸承兩種。

結構

破碎部件包括動顎和定顎。動鄂直接承受物料的破碎力，必須有足夠的強度并且輕便，以減小動顎作往復擺動時所引起的慣性力，動顎要由精選鋼鑄成，傳動機構中的偏心軸一般采用合金鋼鑄造而成，連桿用鑄鋼制造，推力板一般由鑄鐵整體鑄成，也可以制成組合式的。

更多關于花崗巖顎式破碎機的信息、報價等，請點擊免費咨詢進行了解，我們將為您提供更全面的解答，同時紅星也歡迎用戶直接到廠免費考察，歡迎預約來訪！

技術參數

型號 進料口尺寸 (mm） 最大進料粒度 (mm) 排料口調整范圍 (mm) 處理能力(t/h) 偏心軸轉速(r/min) 電機功率 (kw) 外形尺寸 （長×寬×高） (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同
