干法水泥回轉窯簡介
干法水泥回轉窯由筒體、支承裝置、帶擋輪支承裝置、傳動裝置、潤滑裝置、活動窯頭、窯尾密封裝置等部件組成。在同一回轉窯生產過程中，可以很容易控制，通過技術改造，采用回轉窯煅燒系統裝備的液壓推力滾子設備，高測量歲差柱塞泵，變速調節閥，接觸式石墨塊密封裝置和其他國家的生產技術。

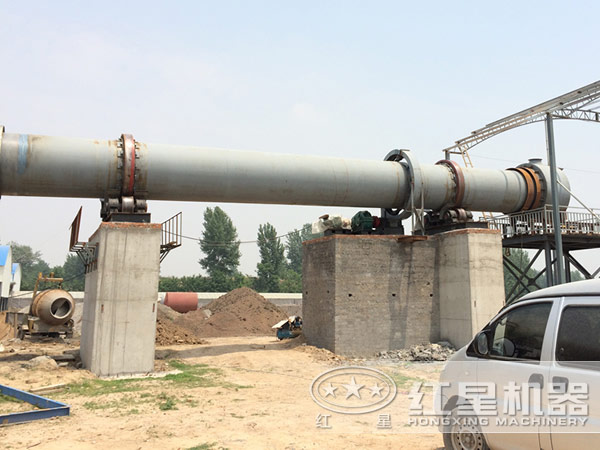

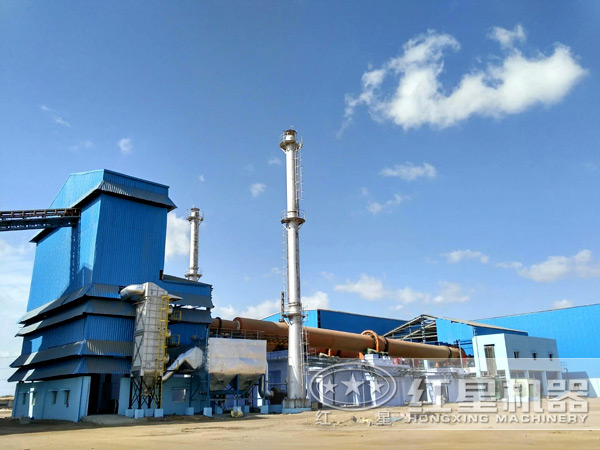

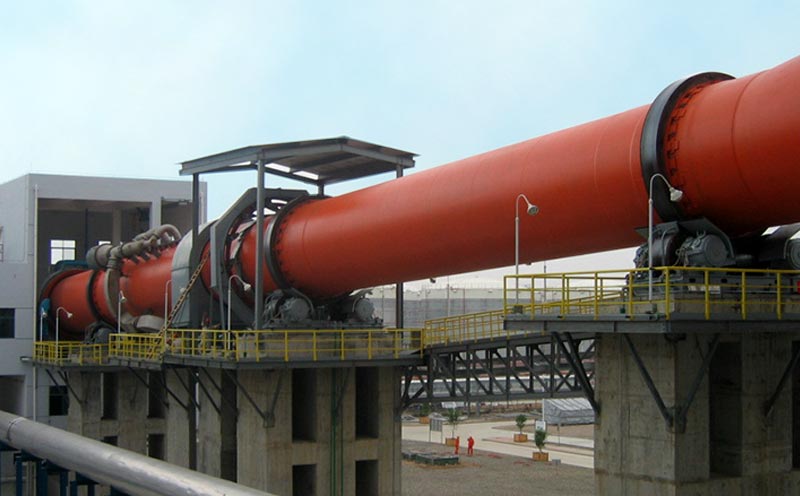

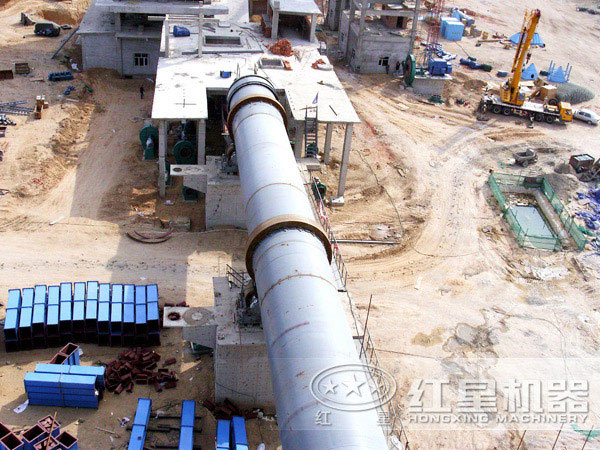

產品展示
干法水泥回轉窯生產流程
1、破碎及預均化
破碎。石灰石是生產水泥用量較大的原料，開采后的粒度較大，硬度較高，因此石灰石的破碎在水泥廠的物料破碎中占有比較重要的地位。
原料預均化預均化技術就是在原料的存、取過程中，運用科學的堆取料技術，實現原料的初步均化，使原料堆場同時具備貯存與均化的功能。
2、生料制備。水泥回轉窯生產工藝中，每生產1噸硅酸鹽水泥要粉磨3噸物料，因此，合理選擇粉磨設備和工藝流程，優化工藝參數，正確操作，控制作業制度，對保證產品質量、降低能耗具有重大意義。
3、生料均化。新型干法水泥生產工藝過程中，穩定入窖生料成分是穩定熟料燒成熱工制度的前提，生料均化系統起著穩定入水泥回轉窖生料成分的后一道把關作用。
4、預熱分解。把生料的預熱和部分分解由預熱器來完成，代替水泥回轉窯部分功能，達到縮短回窯長度，同時使水泥回轉窯內以堆積狀態進行氣料換熱過程，移到預熱器內在懸浮狀態下進行，使生料能夠同水泥回轉窯內排出的熾熱氣體充分混合，增大了氣料接觸面積，傳熱速度快，熱交換效率高，達到提高窯系統生產效率、降低熟料燒成熱耗的目的。
5、水泥熟料的燒成。生料在旋風預熱器中完成預熱和預分解后，下一道工序是進入水泥回轉窯中進行熟料的燒成。在水泥回轉窯中碳酸鹽進一步的迅速分解并發生一系列的固相反應，生成水泥熟料中的等礦物。隨著物料溫度升高近時，礦物會變成液相，溶解于液相中的和進行反應生成大量。熟料燒成后，溫度開始降低，后由水泥熟料冷卻機將水泥回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥磨所能承受的溫度，同時回收高溫熟料的顯熱，提高系統的熱效率和熟料質量。
6、水泥粉磨。水泥粉磨是水泥制造的工序，也是耗電較多的工序。其主要功能在于將水泥熟料（及膠凝劑、性能調節材料等）粉磨到適宜的粒度（以細度、比表面積等表示），形成一定的顆粒級配，增大其水化面積，加速水化速度，滿足水泥漿體凝結、硬化要求。
7、水泥包裝。水泥出廠有袋裝和散裝兩種發運方式。
性能優勢
1、生產可靠、產量高：同樣大小的設備相比，其運行速度已提出10%，產量增加5-10%，熱耗已降到15%上下，換熱80%在入口管道內進行的；喂入預熱器管道中的生料，在與高速上升氣流的沖擊下，物料折轉向上隨氣流運動，同時被分散。
2、成品質量好：我公司生產的干法水泥回轉窯經過科研人員不斷的改進創新，克服了傳統設備溫度不易控制、產品質量不穩定、能源消耗大、環境污染嚴重以及熱效率低等缺點，成品質量好，產量高，非常適合水泥的大規模生產。
3、密封性能好：為防止冷空氣進入和煙氣粉塵溢出筒體，在干法水泥回轉窯筒體的進料端（尾部）和出料端（頭部）設有可靠的窯尾和窯頭密封裝置。
工作原理
干法水泥回轉窯的主要工藝流程是以石灰石和粘土為主要原料，經破碎、配料、磨細制成生料，喂入水泥窯中煅燒成熟料，加入適量石膏（有時還摻加混合材料或外加劑）送入干法水泥回轉窯進行碾磨，在回轉窯內燃燒產生熱量，熱量通過氣體傳導或者輻射對物料進行加熱，同時隨著窯體按照設計的斜度和轉速不停轉動，原料也在窯內周期性的翻滾前進，從而把原料由進料端輸送到出料端。

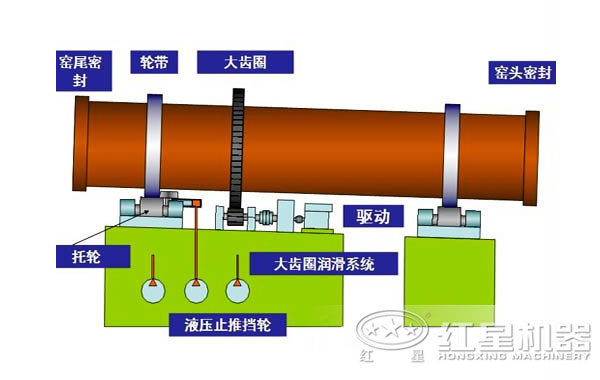

組成結構
技術參數
| 產品規格 （m） |
窯體尺寸 | 產量 （t/d） |
轉速 （r/min） |
電機功率 （kw） |
總重量 （t） |
備注 | ||
| 直徑 | 長度 | 斜度（%） | ||||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 帶立筒預熱器窯 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ------ |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ------ |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 鋁礬土煅燒窯 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱發電窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱發電窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱發電窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱發電窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 預熱發電窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱發電窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱發電窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱發電窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱發電窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱發電窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱發電窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱發電窯 |
